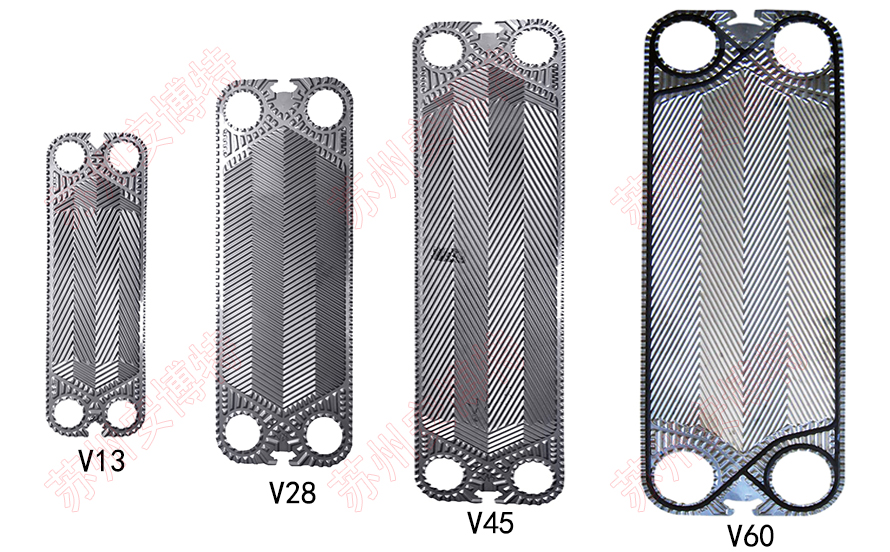

VICARB维卡博板式换热器板片，技术咨询电话：13338657815（微信同号），也可以发邮件给我公司：ambote@163.com
| 型号 | 波纹夹角 | 波纹法向节距(mm) | 波纹深度(mm) |
当量直径 (mm) |
角孔 直径(mm) |
角孔中心距 (mm) |
外形尺寸 (mm) |
| V4 | 120° | 9.3 | 3 | 6 | φ30 | 430*62 | 500*125 |
| V8 | 52°120° | 9.32 | 3 | 6 | φ49 | 554*100 | 640*188 |
| V13 | 51°120° | 11 | 3.5 | 7 | φ70 | 625*130 | 739*241 |
| V20 | 51°120° | 11 | 3.5 | 7 | φ70 | 875*130 | 989*242 |
| V45 | 52°120° | 13 | 3.8 | 8 | φ100 | 1302*234 | 1472*393 |
| V28 | 52°120° | 13 | 3.8 | 8 | φ100 | 882*234 | 1052*393 |
| V60 | 52°120° | 13.5 | 3.9 | 7.8 | φ155 | 1280*310 | 1514*544 |
| V110 | 52°120° | 10.9 | 3.5 | 7 | φ300 | 1320*598 | 1700*978 |
| V130 | 52°120° | 10.9 | 3.6 | 7.2 | φ255 | 1650*480 | 1980*810 |
| V170 | 52°120° | 10.9 | 3.5 | 7 | φ300 | 1860*598 | 2240*978 |
